La plupart des foyers possèdent maintenant plusieurs ordinateurs fixes et/ou portables et donc partagent leur connexion Internet, il s'agit d'un réseau local. Avec l'arrivée des NAS dans les infrastructures domestiques, ce type de stockage est en pleine progression. En effet il permet d’avoir un espace de stockage, et donc de partage, commun à tous, et ce, dans une petite boite qui ne fait pas beaucoup de bruit et qui consomme peu d’électricité contrairement aux homologues serveurs PC.

NAS-Forum vous propose le test du nouveau produit de la marque Synology, le DS1010+. Derrière ce nom ce cache un serveur NAS pouvant accueillir 5 disques durs et jusqu'à 10 avec l'extension DX510 qui sera disponible au mois de mars.

Dans la boite vous trouverez :

• Le Synology DS1010+
• Un cordon d’alimentation
• Deux câbles RJ45 de 2 mètres
• Un CD contenant le mode d’emploi et les logiciels Synology
• Un guide d'utilisateur

Il est à noter que cette version gère l'échange de disque dur à chaud, une fois un disque dur en panne, nul besoin d'éteindre le NAS pour remplacer le disque.

Si vous placez au total 10 disques durs (avec l'extension), la capacité maximale en RAID5 sera de 16 To à cause du système de fichiers EXT3.

Principales nouveautés de ce modèle

• L'arrivée du Wake On Lan officiel.
• Possibilité d'augmenter la mémoire vive jusqu'à 3 Go
• L'utilisation d'un processeur Intel® Atom™ D510, Double Cœur 1.6 GHz
• Une garantie constructeur de 3 ans

Synology annonce que ce NAS peut atteindre une vitesse de 116 Mo/sec en lecture et 103 Mo/sec en écriture, évidement pour obtenir une telle vitesse, un réseau câblé en Gigabits sera nécessaire et avec l'utilisation du RAID 5.

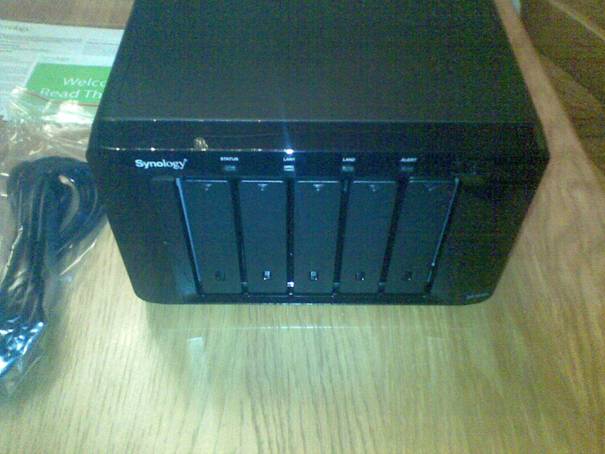

Réception du colis

Nous avons pris quelques photos pour vous montrer le montage aisé du serveur.

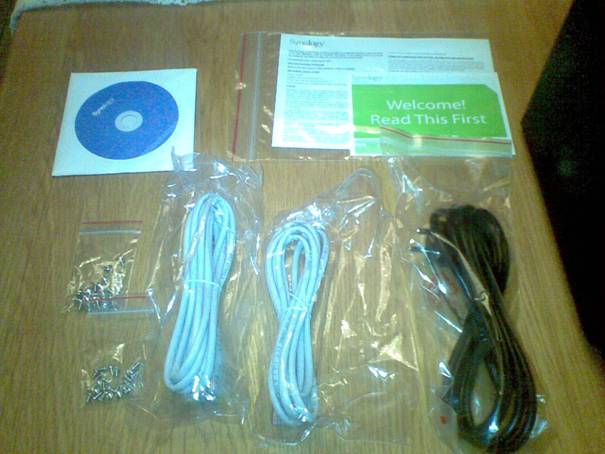

Voici le contenu du package en image.

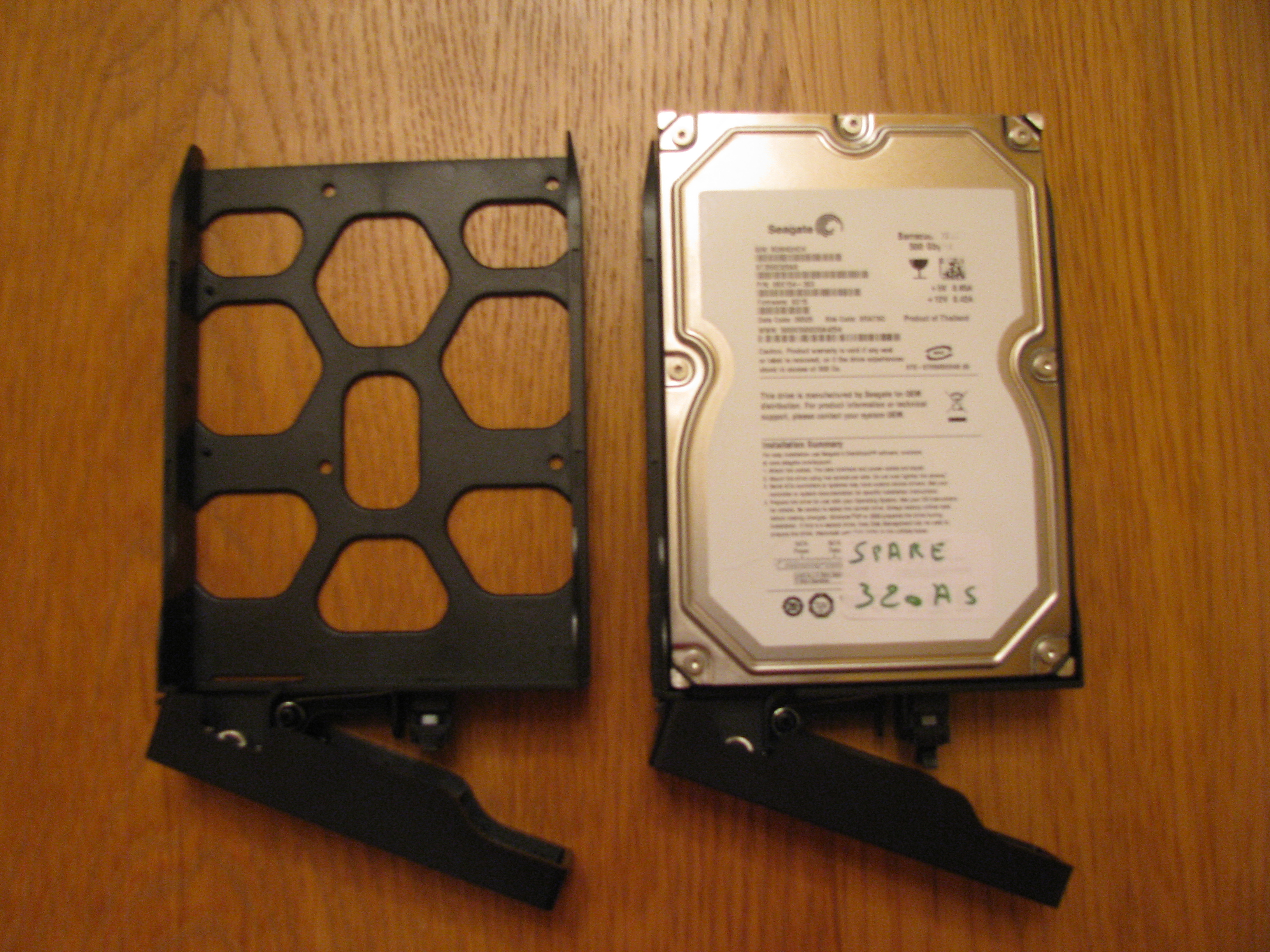

Installation des disques durs dans les racks.

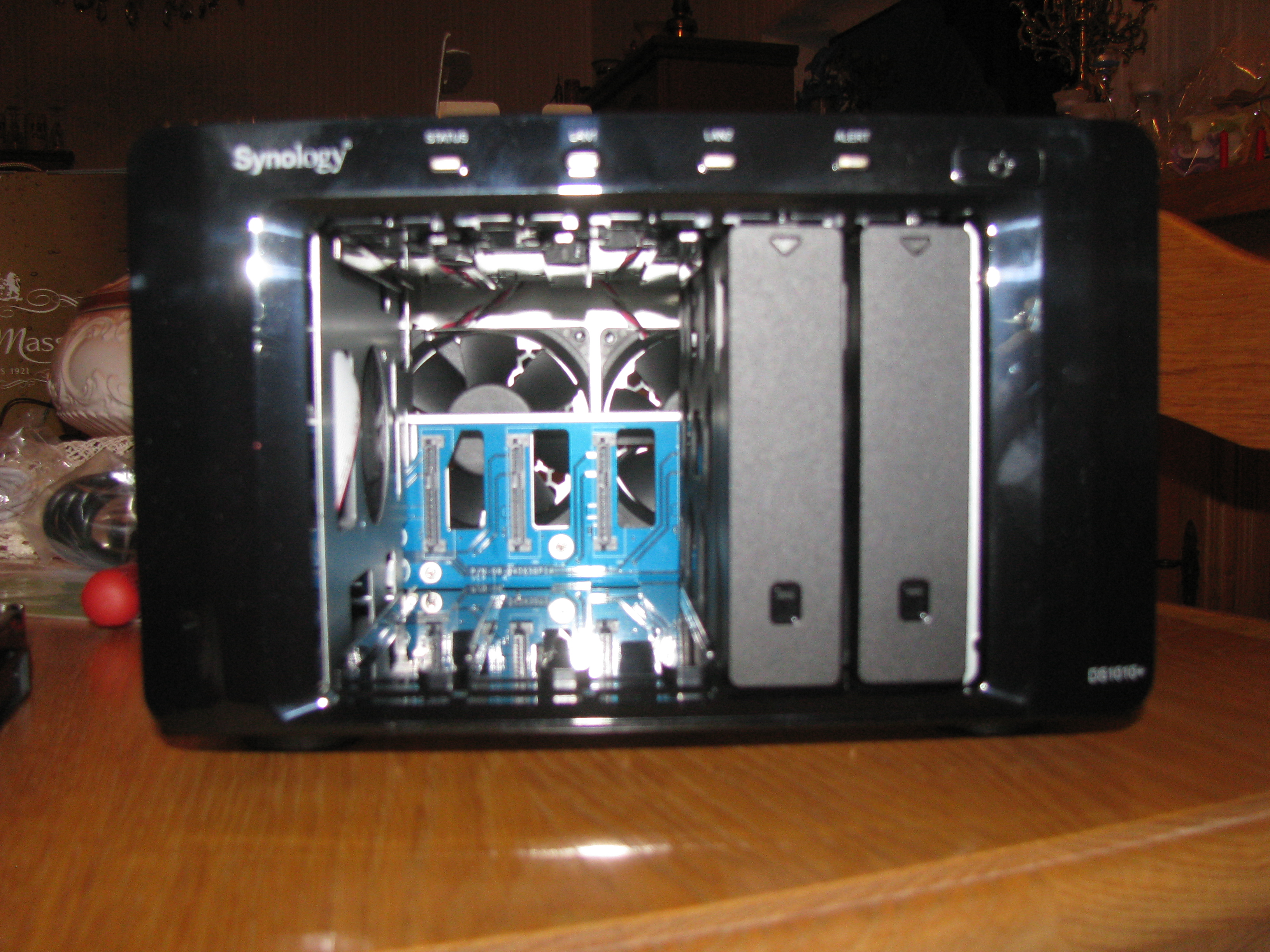

Voyons un peu l'intérieur du NAS

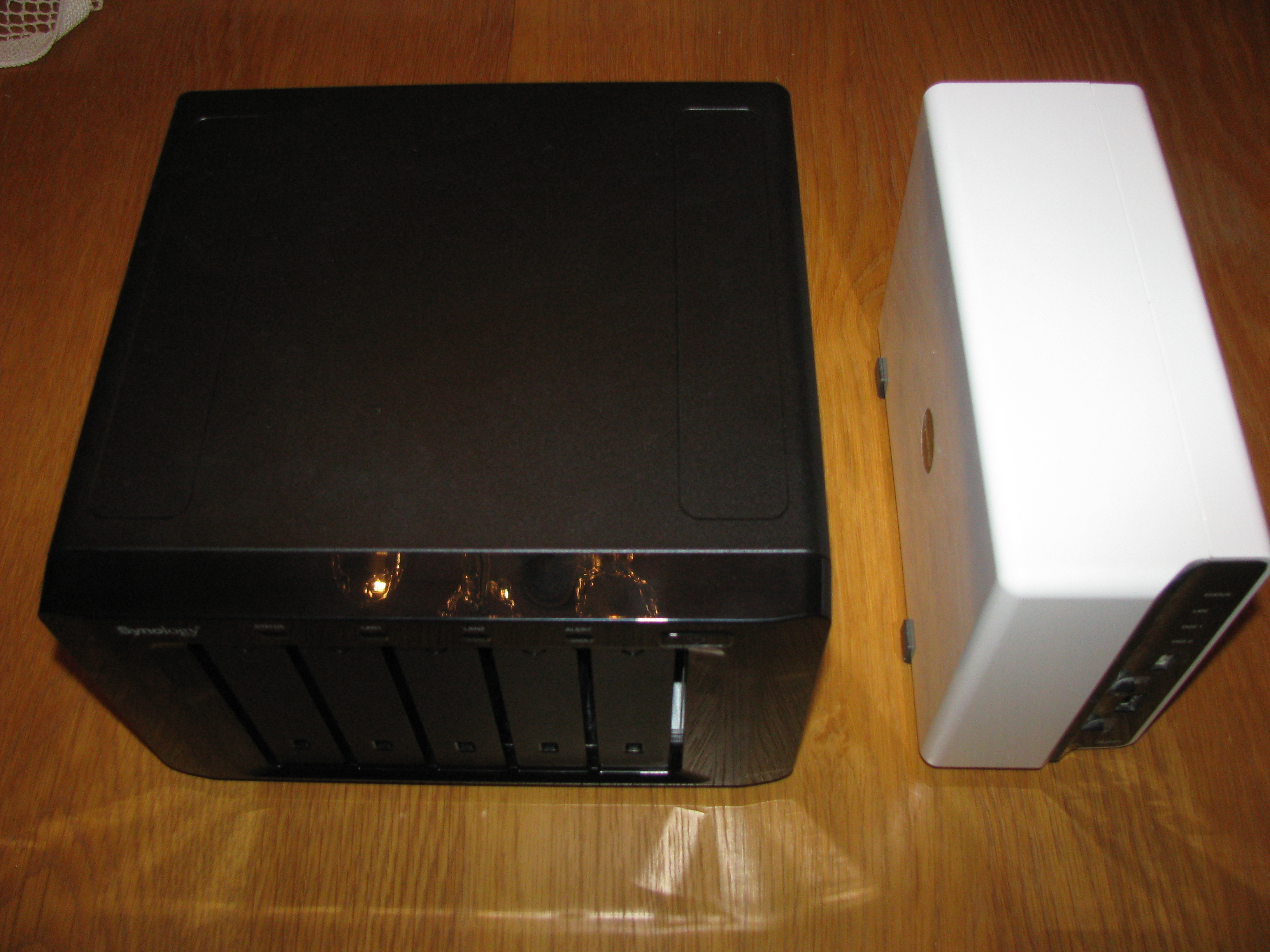

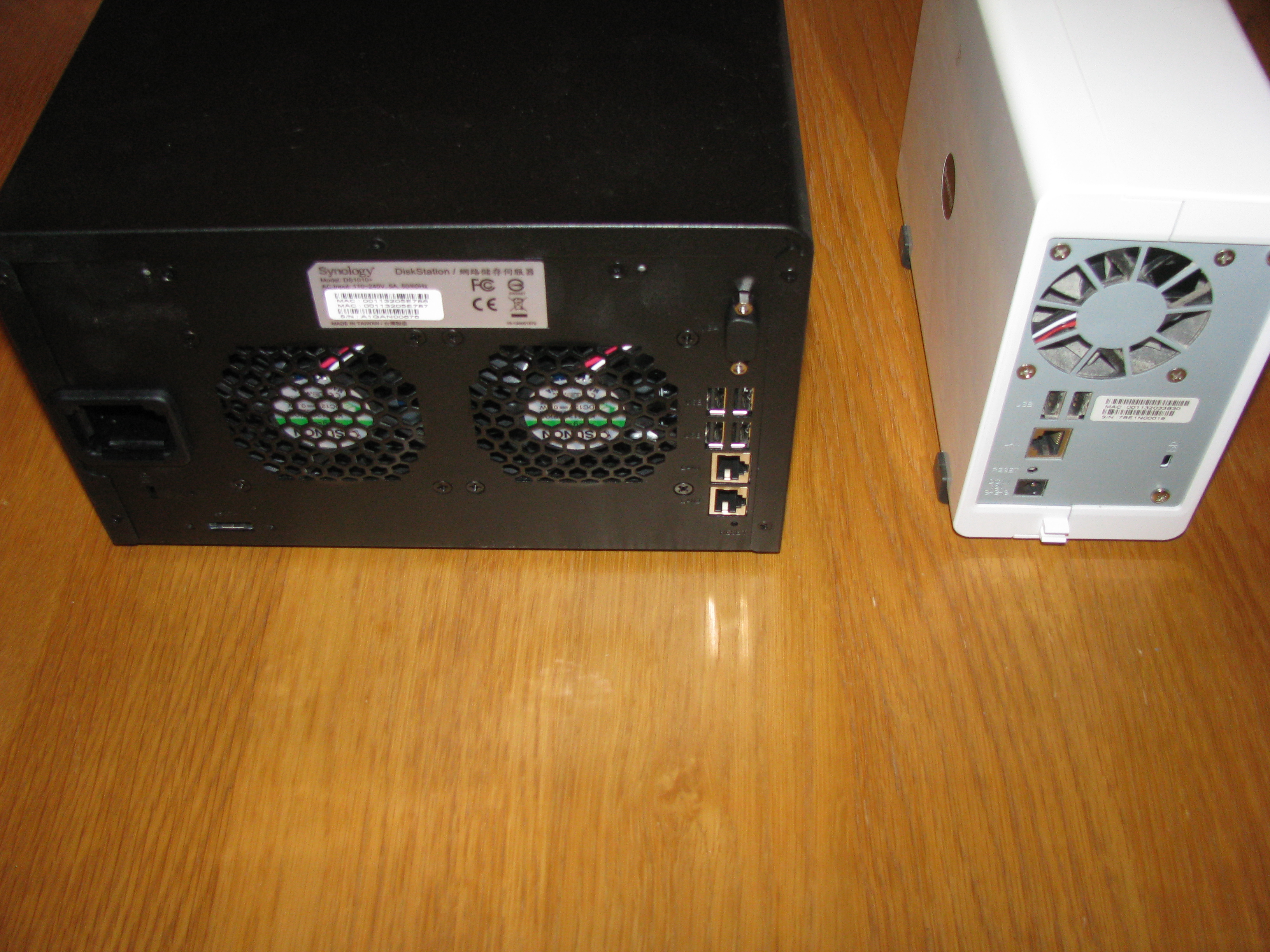

Comparaison du DS1010+ avec le DS207+

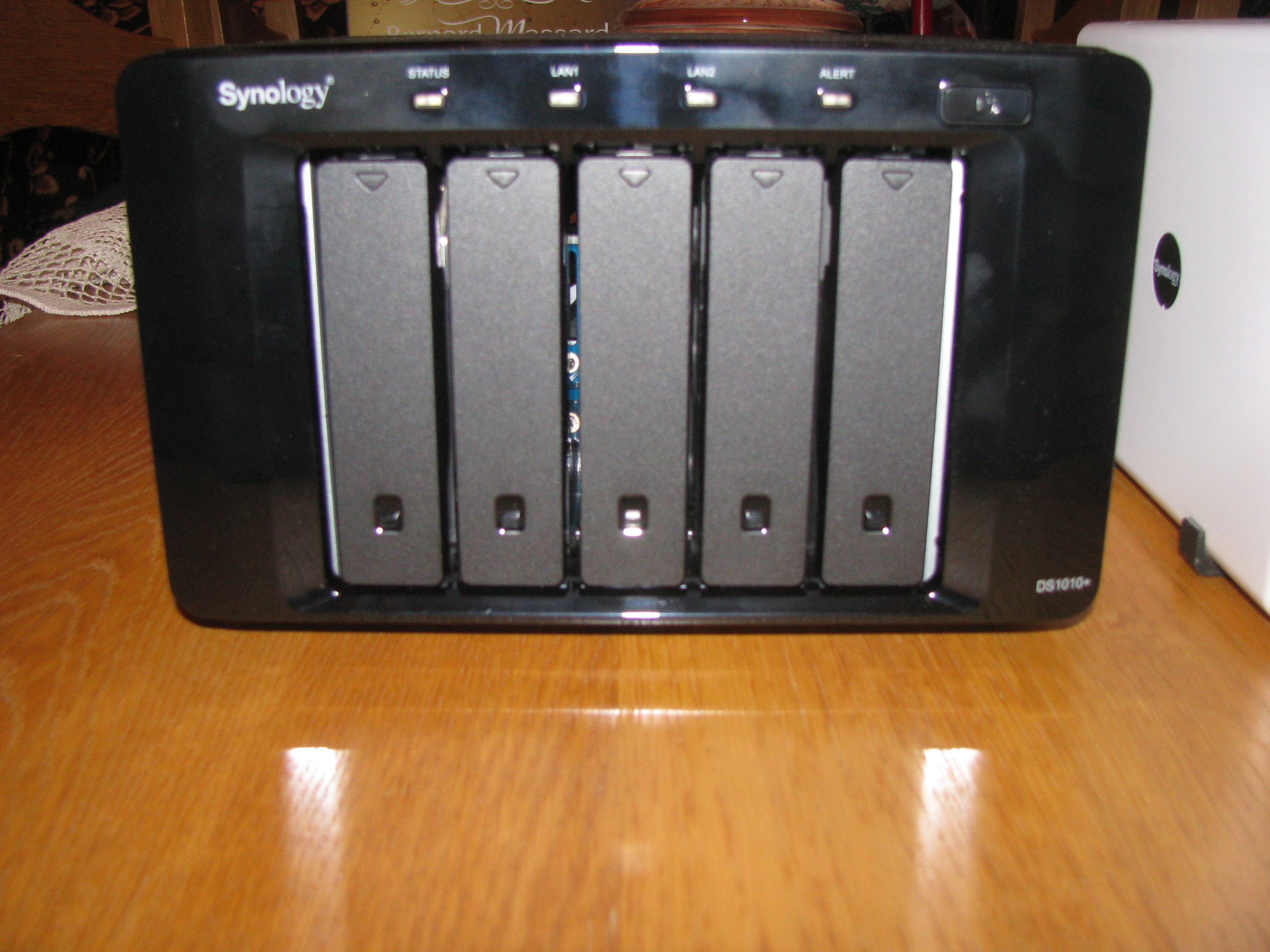

Face avant du DS1010+

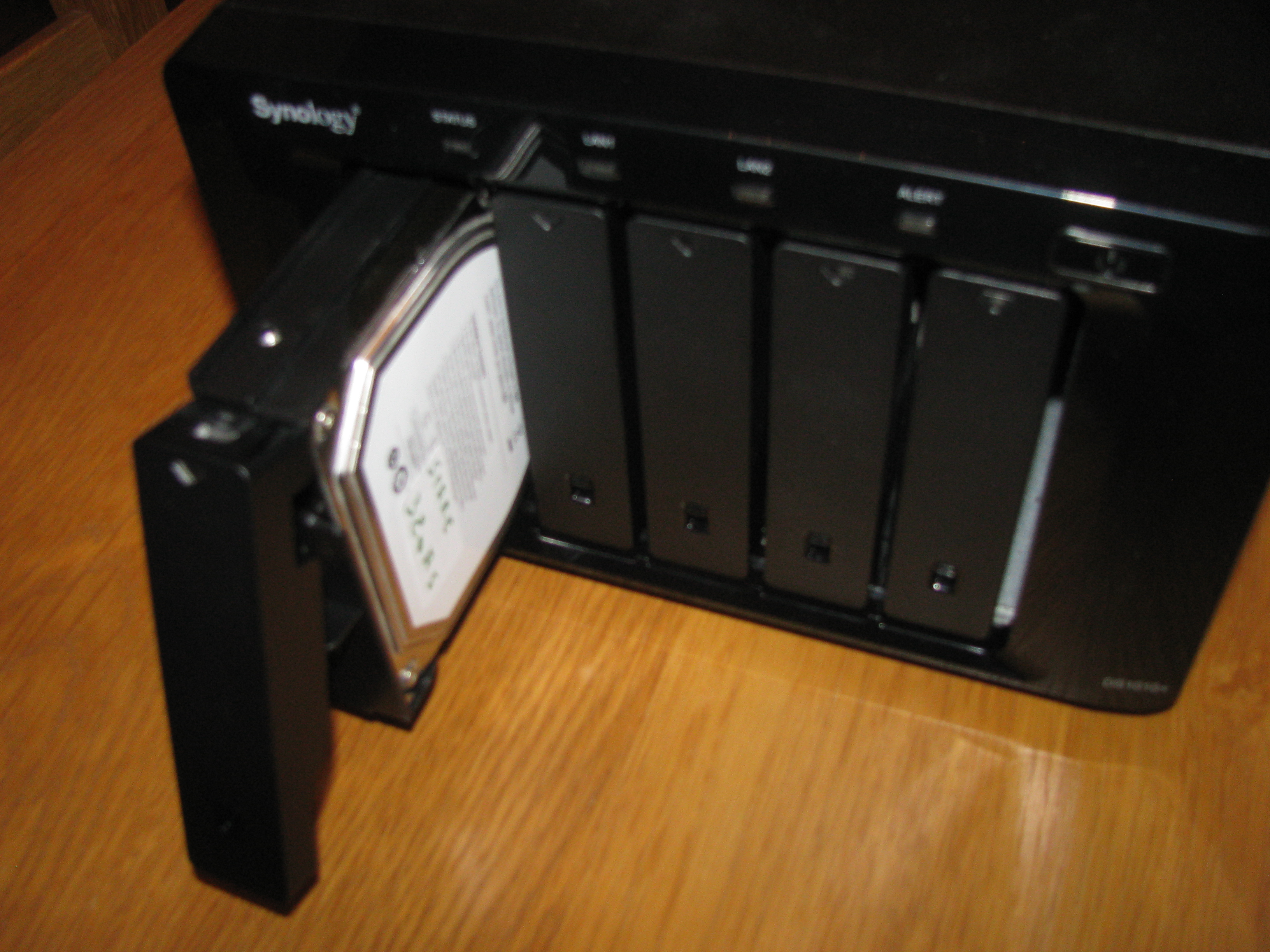

Installation du Rack dans le serveur DS1010+

• Le Synology DS1010+
• Un cordon d’alimentation
• Deux câbles RJ45 de 2 mètres
• Un CD contenant le mode d’emploi et les logiciels Synology
• Un guide d'utilisateur
• 2 kits de vis

Installation du Synology DS1010+

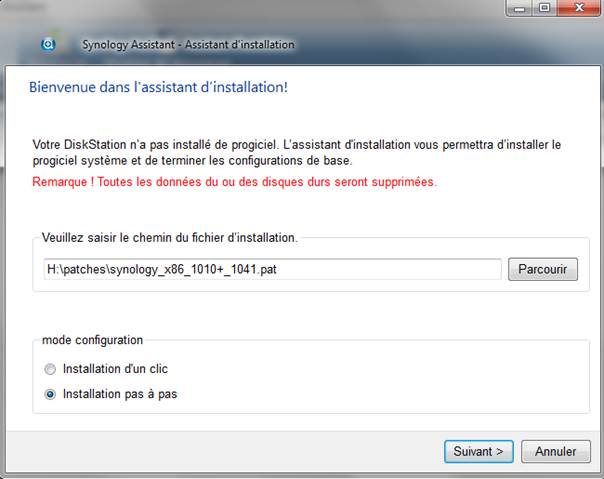

Pour lancer l'installation, il faut passer par le logiciel fournis par Synology, le Synology Assistant. Vous aurez besoin d'activer le service DHCP de votre routeur afin que le NAS puisse recevoir une adresse IP et être détecté par l'assistant.

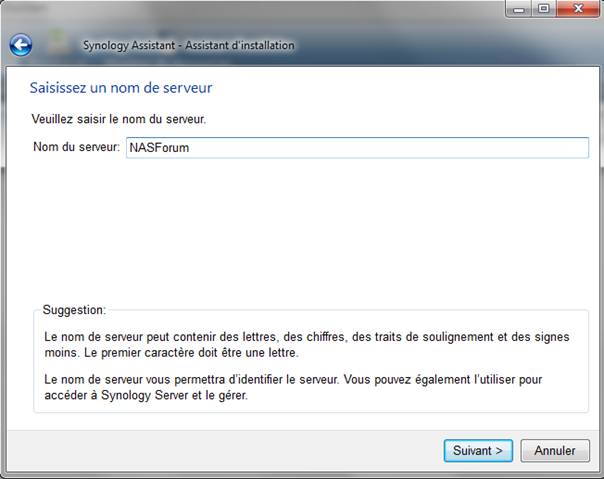

Vous pouvez donner un nom au NAS afin d'être facilement reconnu sur le réseau.

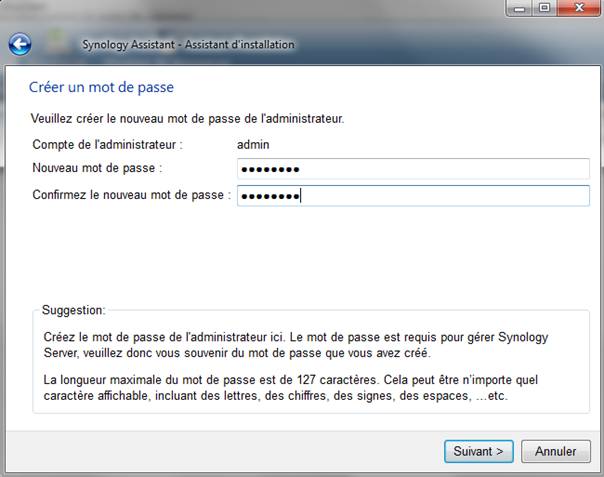

Sur l'écran suivant vous devrez créer un mot de passe Administrateur afin de vous connecter sur l'interface de gestion et d'administrer votre serveur.

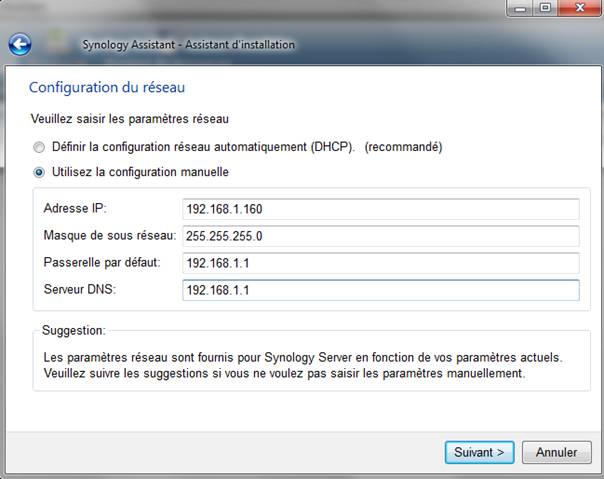

Vous pouvez laisser votre serveur se configurer avec le service DHCP ou bien spécifier une adresse IP statique.

Nous vous recommandons vivement l'utilisation d'une adresse IP statique afin de pouvoir ouvrir les ports sur votre routeur pour l'accès à votre serveur depuis Internet. Très utile pour le Download Station

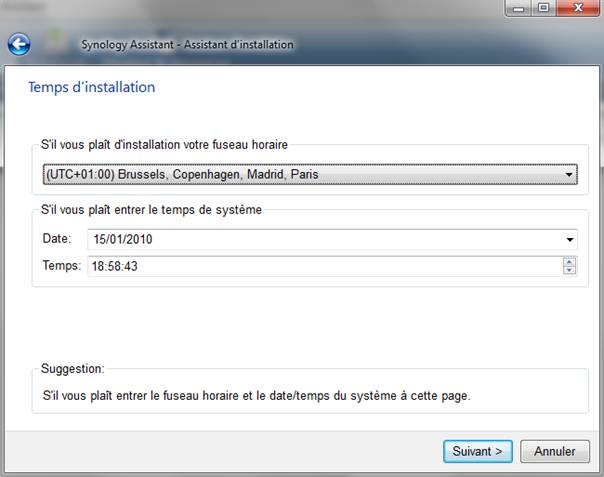

Configurez ensuite l'heure système du serveur. Cependant, plus tard vous pourrez laisser le serveur se synchroniser avec un serveur NTP afin d'être toujours à l'heure.

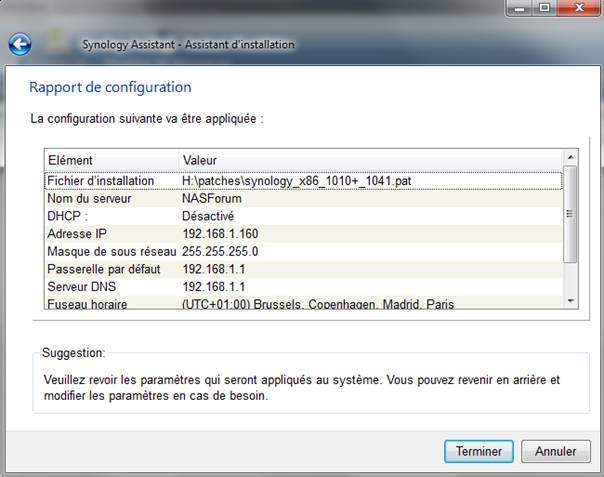

Une fois l'installation terminée vous recevrez un rapport avec toutes les informations nécessaires pour vous connecter sur l'interface web de gestion.

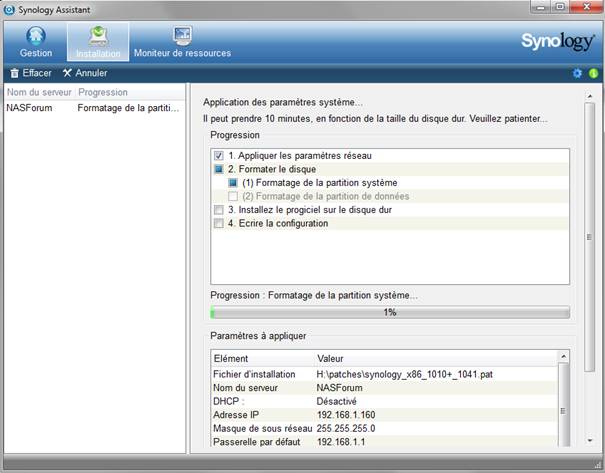

Ensuite vous verrez l'état d'avancement de l'installation du serveur NAS, l'installation nous à pris environ 18 minutes.

Disk Station Manager 2.2

Une fois le firmware installé sur le serveur, nous procédons à la configuration approfondie.

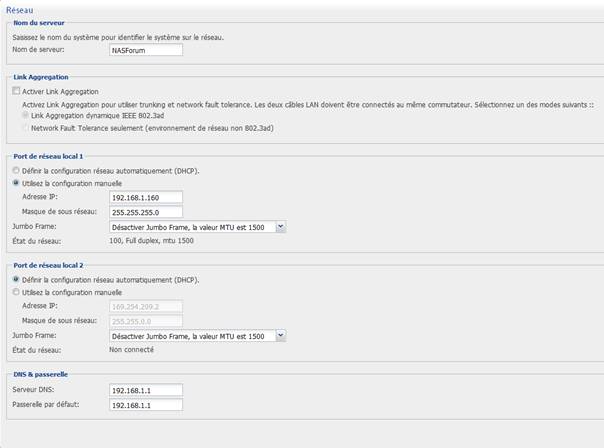

Le nom du serveur, les adresses IP, le serveur DNS et l'adresse IP du routeur.

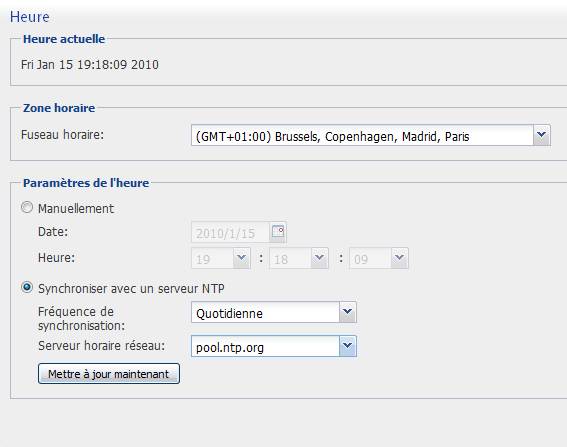

Nous configurons ensuite le serveur afin qu'il se synchronise avec un serveur de temps afin d'avoir toujours l'heure correcte.

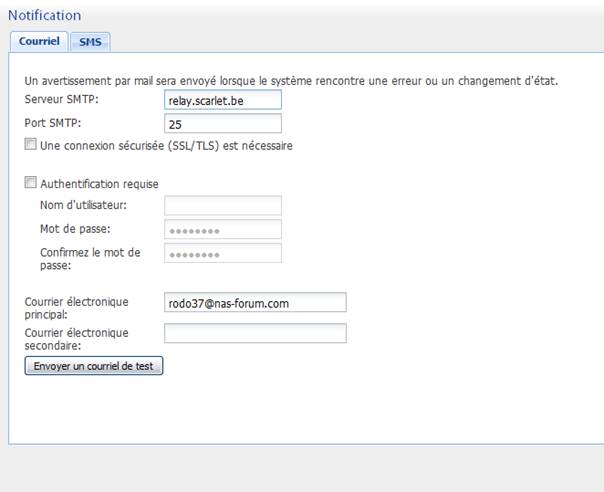

Configuration des notifications, nous serons ainsi avertis par email (ou même SMS) de tout problème éventuels sur le serveur.

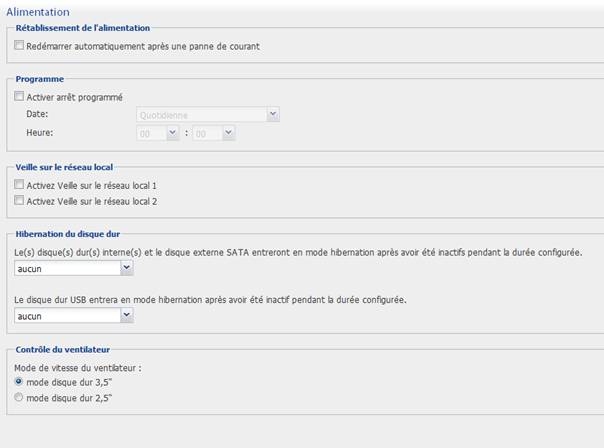

Configuration de l'alimentation du serveur, nous avons désactivé l'hibernation des disques durs, nous avons suivis les recommandations de nos membres sur NAS-Forum.com

Nous avons aussi coché "Redémarrer automatiquement après une panne de courant" ainsi en cas de problème le serveur redémarre sans notre intervention.

Configuration du volume

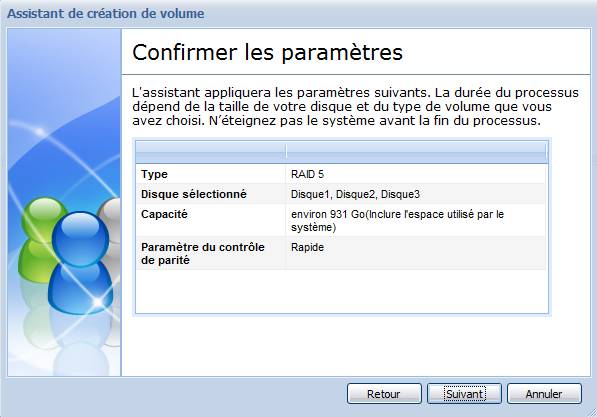

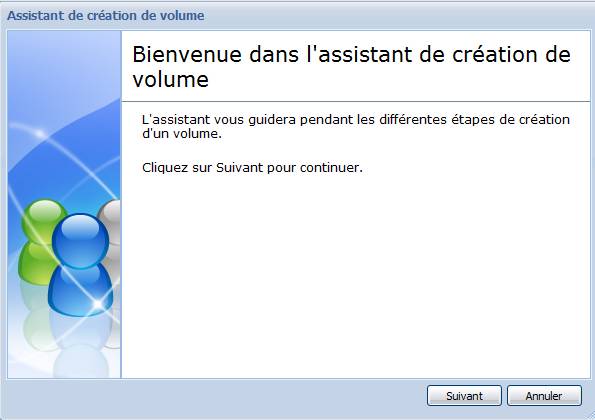

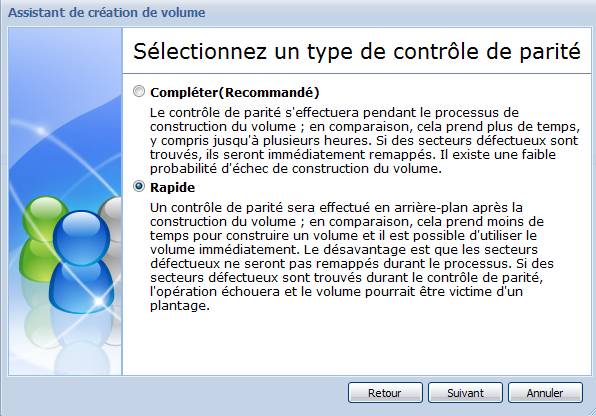

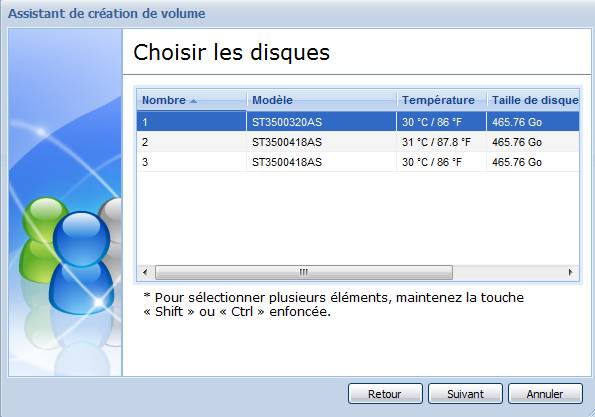

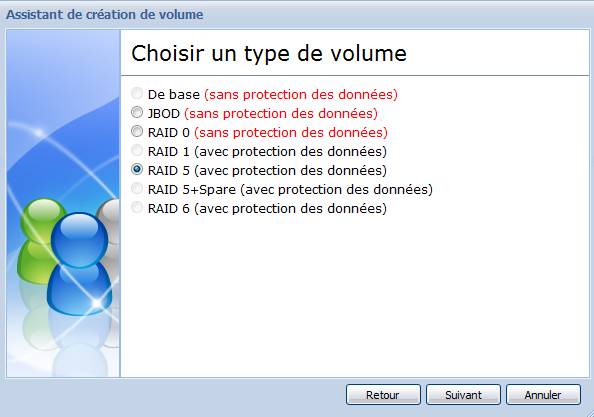

Avant de continuer la configuration des utilisateurs et des dossiers partagés, nous devons initialisé un volume, nous allons vous montrer cette partie en images.

Nous avons utilisés 3 disques durs de 500 Go de marque Seagate, dont deux modèles différents afin de tester les réactions du serveur.

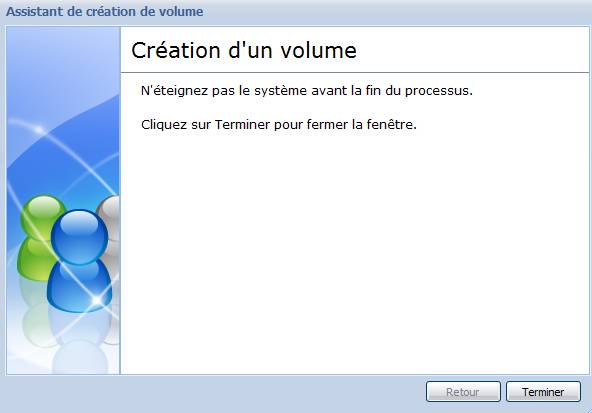

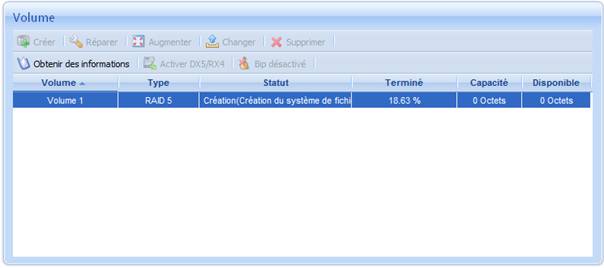

Voila, maintenant le volume est en cours de création. Ceci prendra environ 3 minutes.

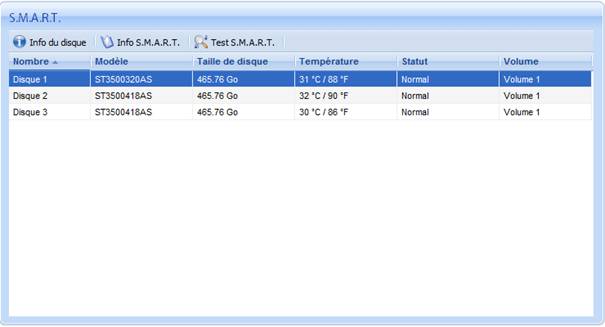

S.M.A.R.T.

Cette partie nous permet de contrôler les disques durs et également nous sert de prévention contre les pannes des disques durs.

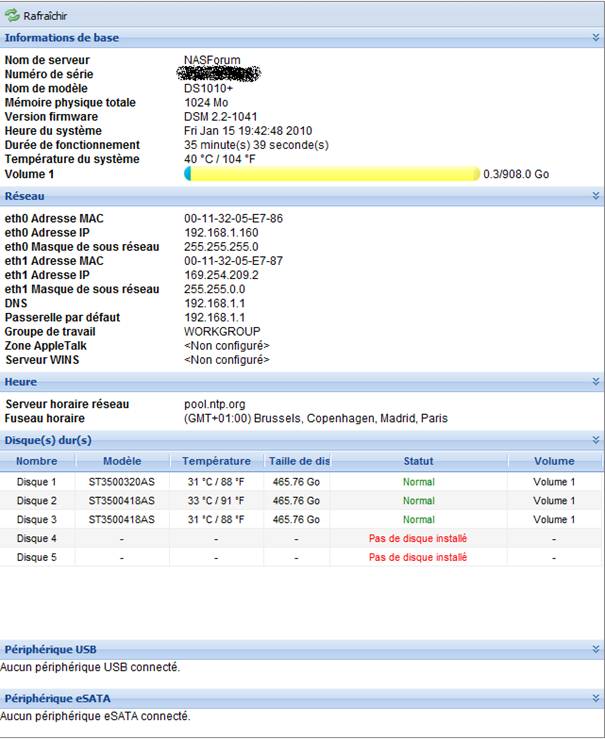

Résumé

Vous pouvez visualiser très rapidement le résumé de la configuration et de l'état du serveur en vous rendant sur la page web du Disk Station Manager 2.2

Benchmark Web Station

Pour effectuer le test suivant nous avons utilisé Free PHP Benchmark Script disponible sur le site : http://www.free-webhosts.com/php-benchmark-script.php

Synology DS207+ (Processeur 800 Mhz et 128 Mo de RAM)
La moyenne est de 880 ms

Synology DS1010+ (Processeur Double Cœur 1.6 Ghz et 1024 Mo de RAM)
La moyenne est de 151 ms

Taux de transfert

Nous avons transférés les données de notre ancien DS207+ vers le DS1010+, la vitesse moyenne était de 11 mo/sec.

Notre DS1010+ est configuré en RAID 5 avec 3 disques durs de 500 Go.

Nous avons également remarqué que, pendant le transfert, l'accès au Disk Station Manager était fortement ralentis sur le DS207+ mais aucune latence sur le DS1010+

Taux de trasnfert interne

Pour ce test, nous avons placé 3 disques durs de 500 Go en RAID 5 et 1 disque dur de 1 To. Nous avons placé 168,1 Go de données sur le RAID 5 et nous avons demandé au NAS de les transférer vers le disque de 1 To.

Démarrage du test : 17/01/2010 à 00:00:02
Fin de la copie : 17/01/2010 à 00:42:22
Soit un total de 2540 secondes pour 168,1 Go

Moyenne de la copie : 67,76 Mo par seconde

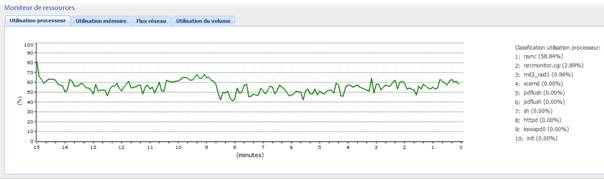

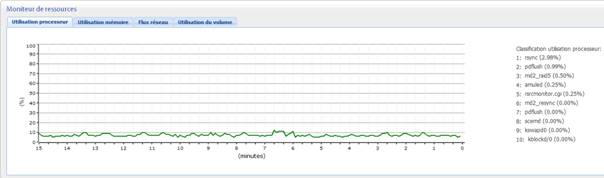

Utilisation processeur lors d'une copie RSync entre un DS207+ et un DS1010+

Lors du transfert entre les serveurs avec RSync, via le moniteur de ressources, nous avons comparé l'utilisation du CPU

1. Sur le DS207+ le processeur avait une moyenne de 60%
2. Sur le DS1010+ le processeur avait une moyenne de 10%

Le DS1010+

Le DS207+

Estimation de l'onduleur

Nous avons laissé notre onduleur et le NAS faire ce test.

Sur notre DS207+ avec 1 disque dur de 1 To

Sur notre DS1010+ avec 3 disques durs de 500 Go et un disque de 1 To

Le temps est identique ! Un problème dans DSM 2.2 ? Ou alors une consommation identique ?

Résumé des fonctionnalités principales du DSM 2.2

• Gestion multiutilisateurs avec autorisations par répertoires avec intégration d’un annuaire Windows Active Directory
• L’accès aux répertoires via les protocoles SMB/CIFS (Samba), AFP, NFS et iSCSI.
• L’accès distant sécurisé via l'interface Web de gestion et FTP avec cryptages SSL/TLS en option
• Vous pouvez effectuer vos sauvegarde sur un serveur compatible Rsync, avec possibilité de crypter les données
• Audio Station, vous permet d'écouter la musique stockées sur votre NAS et même écouter une Web Radio
• Photo Station 3 permet de présenter vos photos à votre famille et amis. Photo Station vous permet également de créer un blog facilement mais très léger pour l'instant
• Web Station avec PHP/MySQL permet d’héberger des sites Web dynamiques avec la possibilité de créer plusieurs Virtual Hosts depuis l’interface de gestion.
• Download Station, vous permet de télécharger des fichiers via FTP et HTTP ou directement sur les réseaux eMule, Bittorrent et les newsgroup (NZB). On regrette juste de ne pas pouvoir seeder pour l'instant.

Accès SSH et Telnet au serveur

Avant de pouvoir vous connecter vous devrez activer le service, il vous suffit pour cela de vous rendre sur la page de configuration du NAS pour activer ou désactiver l'accès SSH ou Telnet.

Pour des raisons de sécurité, utiliser le service SSH pour vous connecter depuis l'extérieur de votre réseau local.

L'accès peut se faire en "root", le mot de passe du compte root est le même que celui du compte "admin" que vous avez défini à l'installation du serveur. Attention, cet accès est réservés aux connaisseurs, vous aurez un accès complet et une mauvaise manipulation pourrait entrainer une "casse" du système et le rendre inopérant.

Service de téléchargement

Sur cette page, vous pourrez activer le service de téléchargement du DS1010+, ce service vous permettra de lancer des téléchargements qui seront effectués par votre NAS vous pourront donc éteindre votre PC et de laisser le NAS récupérer vos fichiers.

Les protocoles gérés sont

• HTTP : Authentification possible (nom d'utilisateur / mot de passe)
• FTP
• Flux RSS : Pour un téléchargement en masse
• Bittorrent
• eMule : Avec protocol KAD et prise en charge du masquage de protocole

Avec les configurations possibles suivantes

• Spécifier les heures pendant lesquelles les téléchargements seront effectués.
• Les vitesses d’envoi et de réception des fichiers téléchargés par bittorrent et emule.
• Les ports à utiliser pour le protocole bittorrent et emule

Pour pouvoir utiliser ce service, il vous faudra soit passer par le logiciel "Synology Download Redirector" installé sur votre ordinateur ou passer par la page interface web du NAS.

Configuration des privilèges

La configuration des privilèges consiste à spécifier des droits d’accès pour chaque répertoire.

Le DS1010+ supporte jusqu'à 2048 comptes utilisateurs.

Cette configuration est complète, en effet vous pouvez :

• Créer, modifier et supprimer des partages
• Pour chaque partage définir les utilisateurs et groupes ayant accès au répertoire
• Définir le type d’accès comme la lecture seule ou lecture/écriture
• Cacher un partage afin qu'il ne soit pas visible dans le voisinage réseau

Bruit des ventilateurs

Le DS1010+ est composé de deux ventilateurs de 80 mm à l'arrière, comparé à notre ancien DS207+ nous n'avons pas remarqué de grosse différence cependant en été le résultat sera peut-être différent.

Les deux ventilateurs sont donc très silencieux et également thermos régulés.

Conseils d'utilisations

Les NAS n'aiment pas les pannes de courant, d'ailleurs beaucoup de membres de notre forum (www.nas-forum.com) ont perdus des données, ne nous pouvons que vous conseiller d'adopter un UPS.

De plus, les NAS Synology gèrent certains UPS connectés en USB, une fois la batterie presque vide, le NAS peut s'éteindre proprement pour éviter toute perte de données. Un signal peut également être envoyé aux autres NAS du réseau.

Nous le répétons encore une fois dans ce test, le RAID n'est pas un système de sauvegarde mais une tolérance aux pannes des disques durs. Veuillez toujours effectuer une sauvegarde de vos données vers un disque dur USB ou vers un autre NAS via RSync.

hostingbenchmark.org

Nous avons aussi utilisé ce script afin de tester les réactions du serveur. N'hésitez pas à téléchargez ce script afin de le comparer avec le nôtre.

Nos Conclusions

Synology nous propose ici un modèle haut de gamme particulièrement réussi : qualité de fabrication, interface, richesse et qualité des fonctions, mais aussi et surtout pour ses performances brutes. En débits soutenus SMB, le serveur arrive presqu'à saturation de nos switchs.

Le serveur intègre deux ports Ethernet en 1 Gbps avec la prise en charge du Load-Balancing et du Network Fault Tolerance.

Notre serveur disposait de 1 Go de mémoire vive et selon nos tests cette mémoire sera largement suffisante excepté ceux qui utilisent largement le serveur MySQL.

Nous avons été remarquablement surpris lorsque nous avons utilisé PhpMyAdmin, il est très fluide. Pour tester la solidité du serveur, nous avons installé Coppermine sur notre serveur, aucun lag, aucun ralentissement on se croirait sur un serveur dédié loué dans un datacentre.

Les Plus

• Disques Durs en Hotswap
• Service de téléchargement
• Utilisation d'un processeur Intel Atom Double Coeur
• Hébergement PHP et MySQL facile et performant
• Un firmware constamment mis à jour par Synology

Les Moins

• Le prix

Vos Réactions

N'hésitez pas à réagir face à cet article, venez également posser toutes vos questions sur nos forums.
http://www.nas-forum.com/forum/index.php/forum/167-tests-reviews-comparatifs/

Merci à Synology pour le prêt du matériel
http://www.synology.fr
